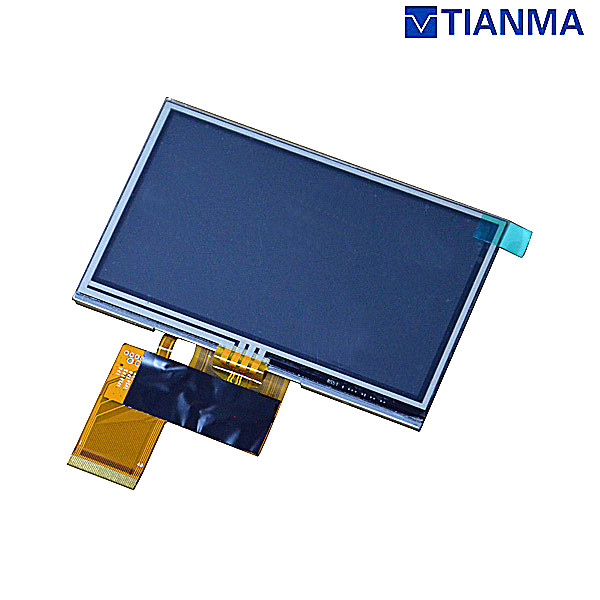

TM047NDH04-天馬4.7寸寬屏--4.7寸寬視角液晶屏
- 品牌：天馬
- 尺寸：4.7寸
- 型號：TM047NDH04
- 分辨率：480（RGB)*272（WQVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：天馬4.7寸工業液晶屏TM047NDH04基本信息
| 面板品牌 | 天馬（TIANMA） |
| 面板型號 | TM047NDH04 |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已停產（兼容替代型號可以咨詢?cè)诰€客服） |
二：天馬4.7寸工業液晶屏TM047NDH04結構特征
| 液晶屏尺寸 | 4.7英寸 |
| 點分辨率 | 480（RGB)*272（WQVGA） |
| 像素密度 | 117PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:9(寬:高） |
| 點間距 | 0.072*0.216mm（橫*豎） |
| 像素間距 | 0.216*0.216mm（橫*豎） |
| 面板重量 | 115g（Typ.） |
| 表面處理 | 鏡面（Haze 0%），Hard coating（3H） |
| 顯示區域 | 103.68×58.752mm (橫*豎) |
| 顯示區域 | 104.68×59.75 mm (橫*豎) |
| 外觀尺寸 | 114.3×72.5mm (橫*豎) |
| 外觀尺寸 | 3.3（Typ.） mm (厚度) |
| 觸摸屏 | 無 |
三：天馬4.7寸工業液晶屏TM047NDH04光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 250cd/m2 (Typ.) |
| 對比度 | 500:1 (Typ.) (透射) |
| 顯示顏色 | 16.7M(8-bit ) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 20(Typ.)(Tr/Td) (ms) |
| 可視角度 | 70/70/60/70(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 12點鐘 |
| 白色色度 | X:0.310;Y:0.320 |
| 白場變動 | 1.25/1.33(Max.)(9 points) |
四、天馬4.7寸工業液晶屏TM047NDH04發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 4S2P |
| 燈管形狀 | 陣列 |
| 單燈電壓 | 16V (Typ.) |
| 單燈電流 | 40 mA (Typ.) |
| 燈管總功率 | 640Mw(Typ.) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 無 |
五、天馬4.7寸工業液晶屏TM047NDH04信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | Parallel RGB (1 ch, 8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 85/90mA(Typ./Max.) |
| 信號電壓 | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD |
| 接口類型 | FPC |
| 接口腳距 | 0.5mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 40 pins |
